Online school!

Buna ziua!
In aceasta pagina voi afisa saptamanal ceea ce trebuie facut in cadrul activitatilor didactice sustinute la distanta.

________________________________________________________

Desen tehnic – saptamana 12 (04.05 – 08.05.2020)

Vom studia restul ASAMBLARILOR DEMONTABILE si modul de realizare a ASAMBLARILOR NEDEMONTABILE.
In Microsoft Teams, Desen tehnic, aveti doua filme, cu privire la modul de realizare corecta a desenului de ansamblu si a celui de executie.

Acei studenti care nu au apucat sa-mi trimita temele, sunt rugati sa o faca, pana la data programata a colocviilor. Multumesc!

________________________________________________________

Desen tehnic: – saptamanile 21.04 – 30.04.2020

In aceaste saptamani vom face un DESEN DE ANSAMBLU, pentru aceasta puteti consulta si fisierul ACESTA, si anume ASAMBLARI FILETATE.
Pornind de la ceea ce am invatat saptamanile trecute, vom realiza un desen de ansamblu a doua flanse prin intermediul suruburilor si a piulitelor. Pentru desenul la scara, vom folosi suruburi M18.

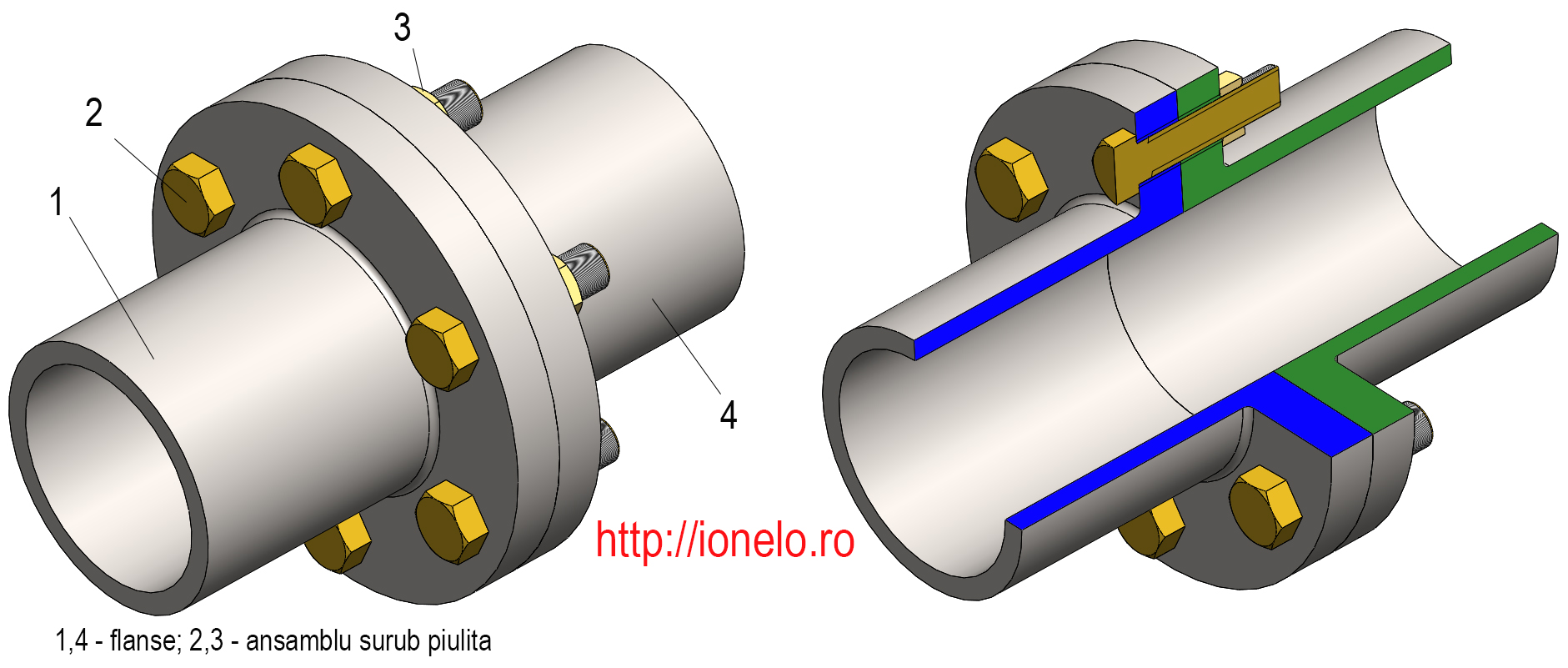

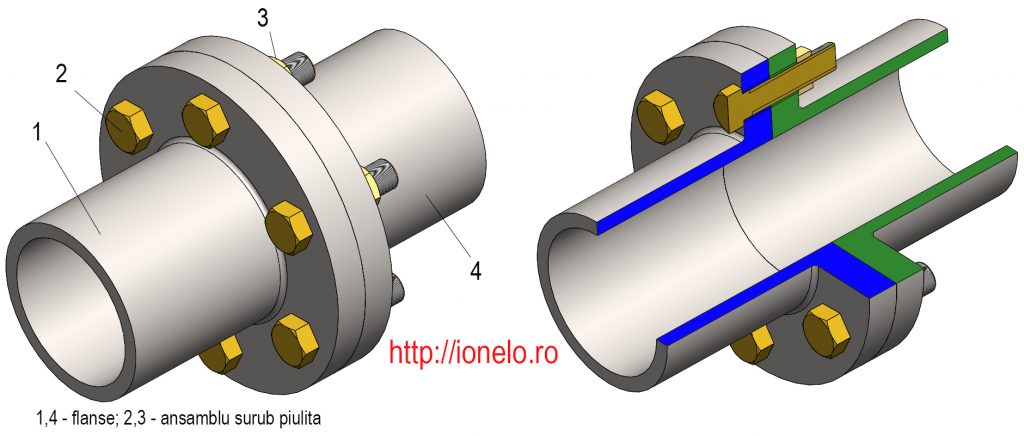

Atasez doua imagini, prima cu vederea si sectiunea tridimensionala a ansamblului si a doua cu desenul la scara a flansei (flanselor folosite). Se vor folosi doua flanse identice si respectiv 6 asamblari cu surub-piulita care se reprezinta conform seminarului ASAMBLARI FILETATE.

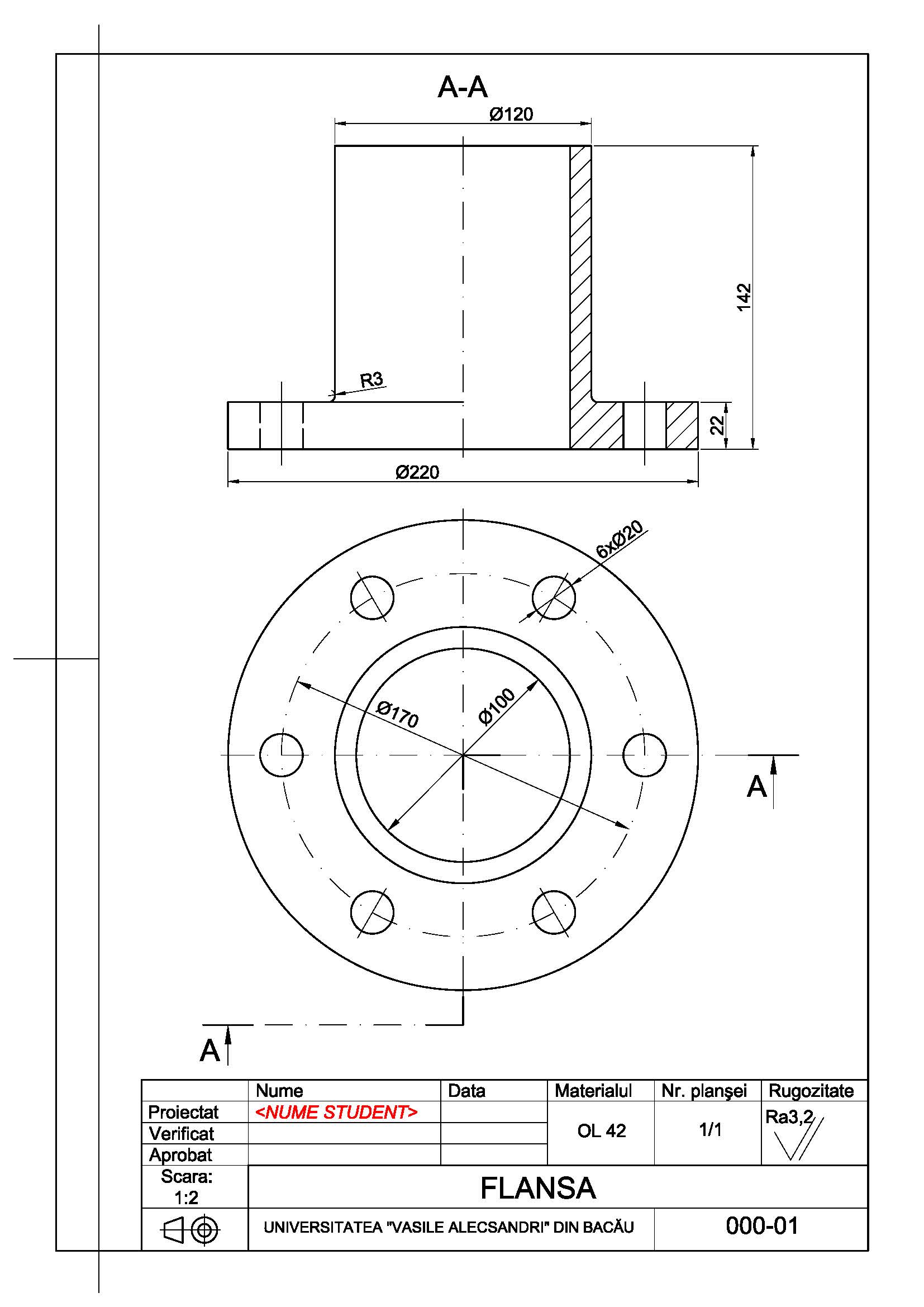

Dimensiunile flanselor: DESEN FLANSA a se realiza conform acestei figuri:

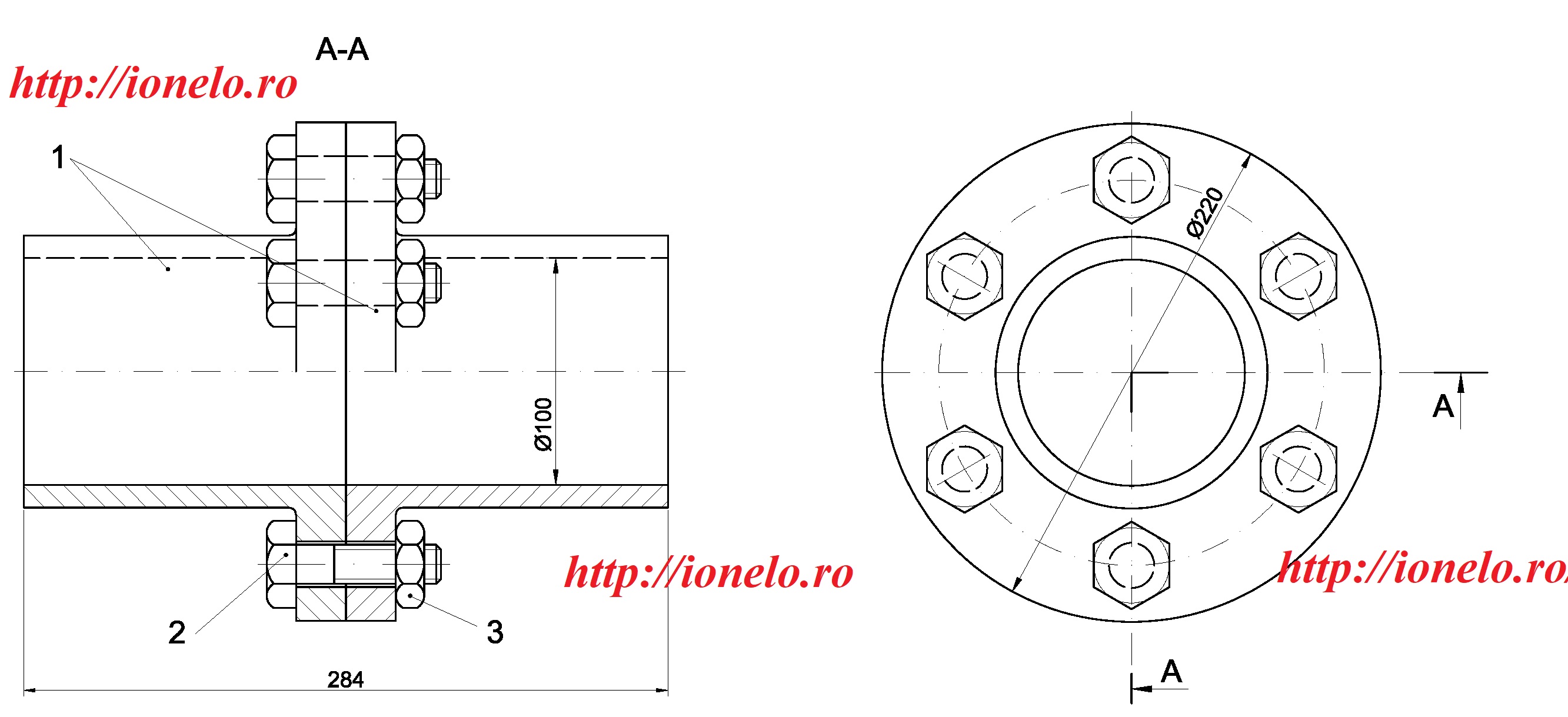

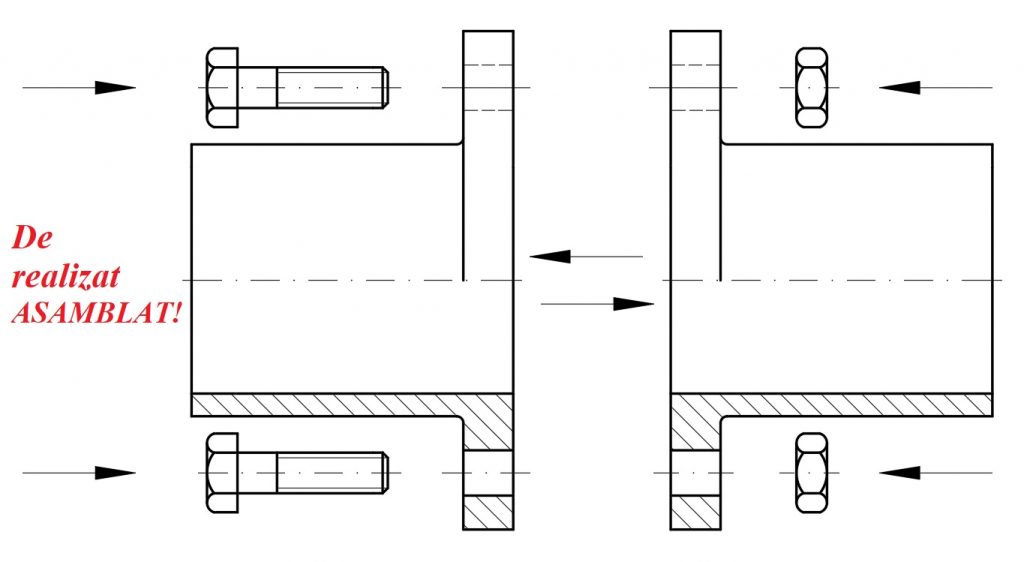

Trebuie sa apara pe plansa ASAMBLAT plus vederea laterala si cotele de gabarit.

________________________________________________________

Desen tehnic: – saptamanile 06.04 – 16.04.2020

In aceasta saptamana vom face o recapitulare a ceea ce am invatat pana acum, pentru aceasta puteti consulta si fisierul ACESTA sau modul cum se poate realiza REPREZENTAREA ŞI COTAREA FLANŞELOR

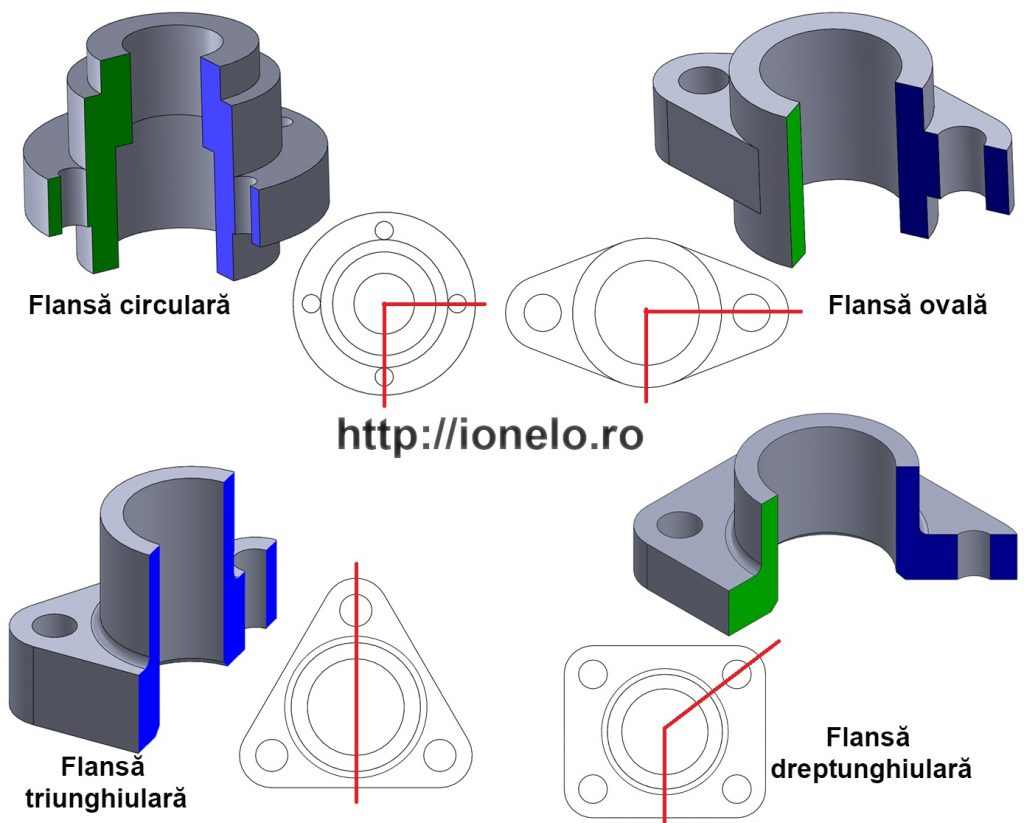

Acestea sunt imaginile tridimensionale ale acestor flanse.
Puteti incerca un desen la alegere sa-l realizati in AUTOCAD (fisierul pdf). Succes!

___________________________________

Desen tehnic: – sapt 30.03.20 – 03.04.20

In aceasta saptamana vom studia la seminar: Tolerante si Rugozitati … de AICI poate fi vizionat acest seminar (format PDF).

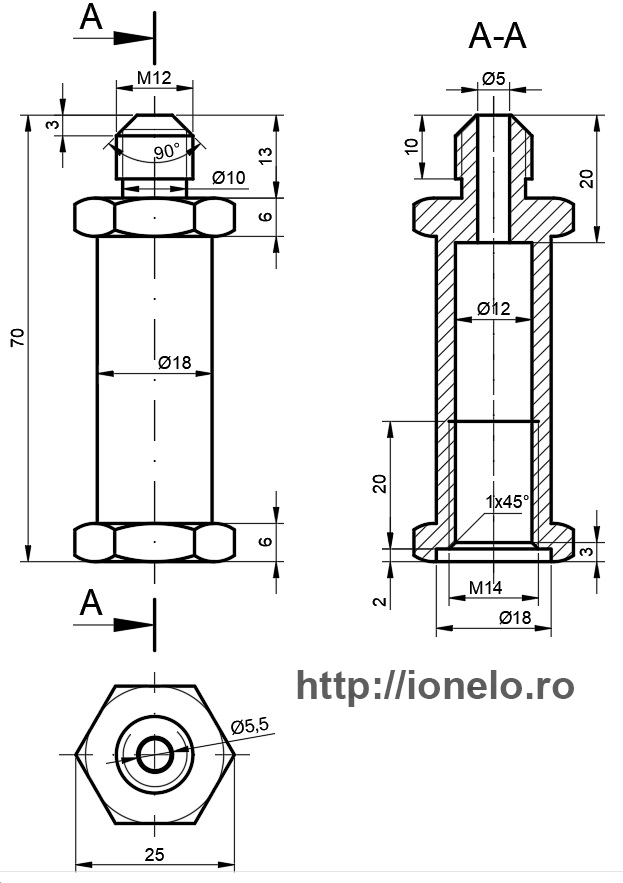

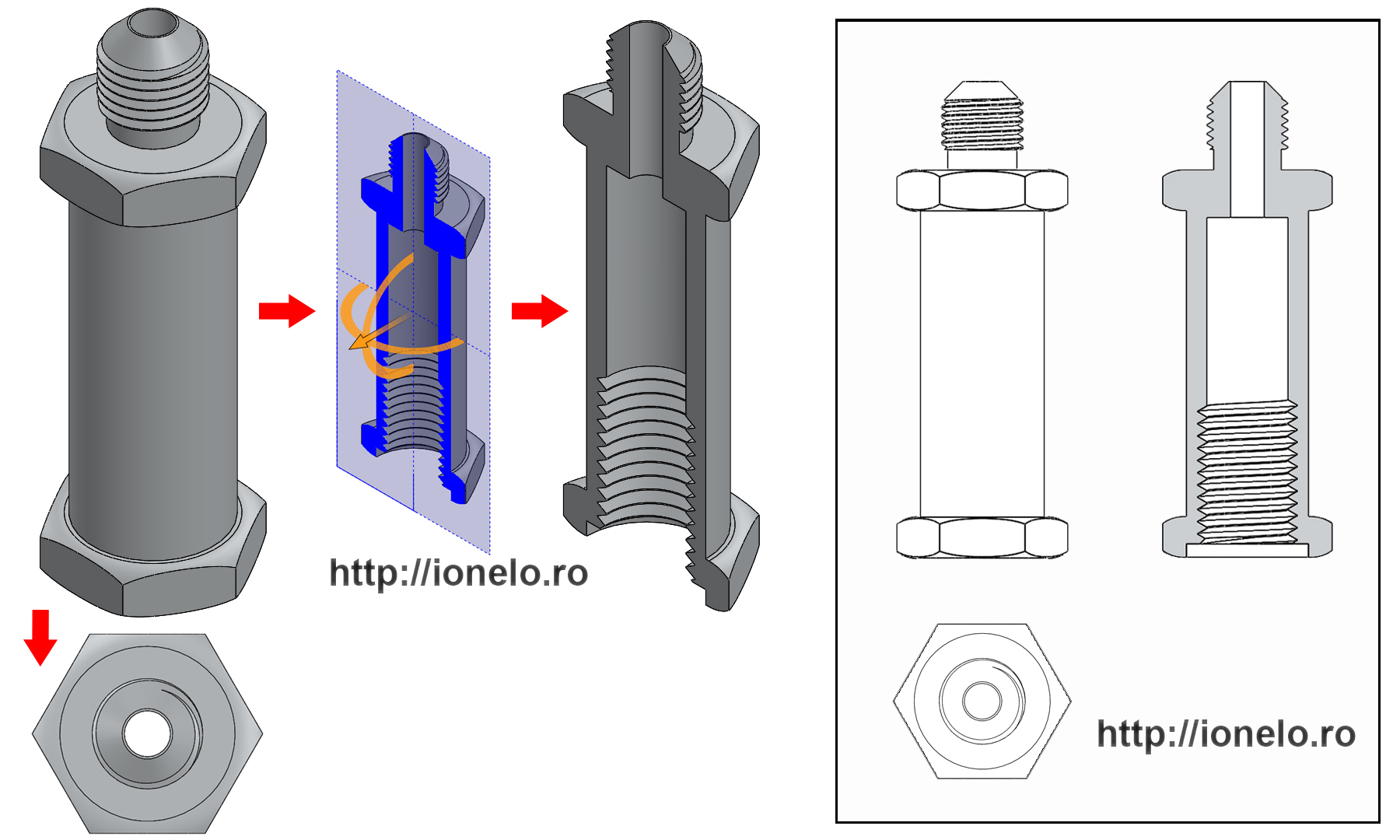

Ca exercitiu va propun desenarea PE HARTIE a umatorului reper:

Pentru a va ajuta in identificarea si vizualizarea celor doua filete studiate la seminarul anterior, am pus spre vizualizare si imaginile 3D.
ATENTIE ZONA FIETATA NU SE REPREZINTA ASA CUM S-AR VEDEA IN MOD NORMAL!

In final pe foaia dumneavoastra veti avea cele doua vederi, sectiunea si cotele corespunzatoare primei figuri, Succes!

________________________________________________

Desen tehnic: – sapt 23 – 27.03.2020

In aceasta saptamana vom studia la seminar: Reprezentarea şi cotarea filetelor … de AICI poate fi vizionat acest seminar (format PDF).

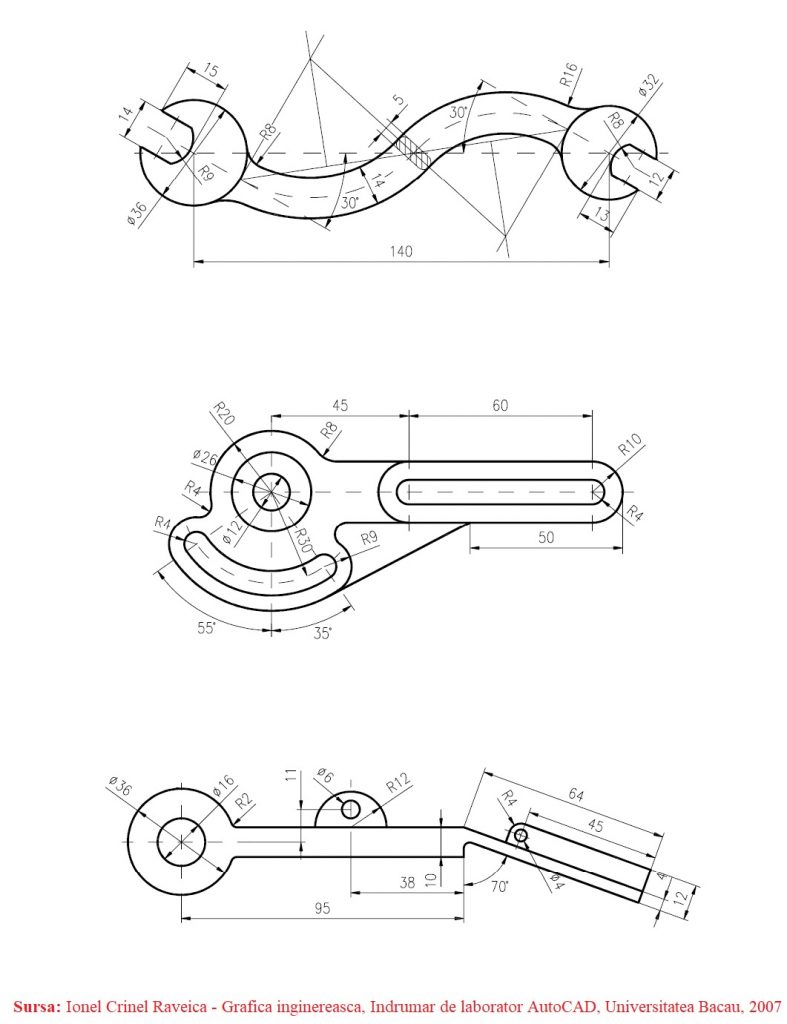

Ca exercitiu in Autocad va propun reprezentarea acestor elemente cu geometrie mai complexa:

___________________________________

Desen tehnic: – sapt 16 – 20.03.2020

In aceasta saptamana vom studia la seminar: Cotarea in desenul tehnic si regulile sale … de AICI poate fi vizionat acest seminar (format PDF).

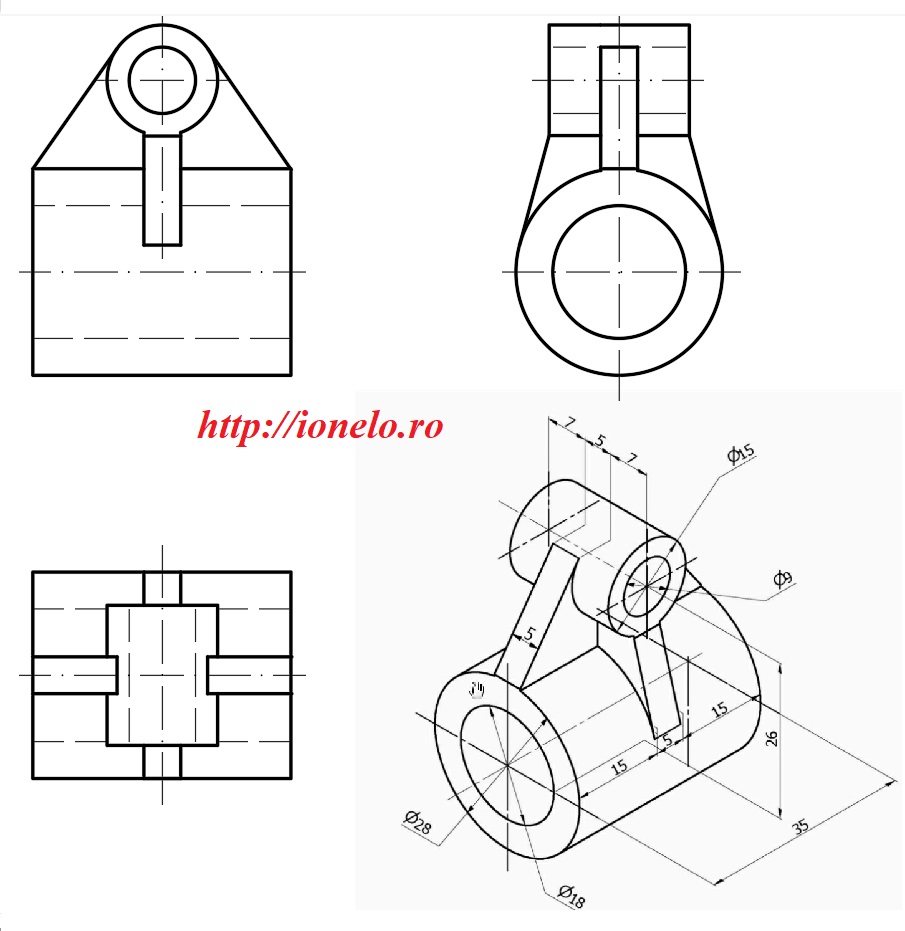

Ca exercitiu va propun reprezentarea acestui reper prin proiectiile sale, precum si realizarea acestora la scara in Autocad.

Rezolvarea exercitiului: AICI

Pentru suport teoretic puteti consulta si sectiunea Cursuri ale acestei pagini web.

________________________________________

Studentii din anul IV disciplina Inginerie Concurentiala, precum si cei de la master MFPI, disciplina: Organizarea sectoarelor auxiliare pe calculator gasesc tot ceea ce le trebuie in sectiunea Prezentari ale acestei pagini (parola este transmisa deja, sau poate fi retransmisa prin messenger).

Pentru intrebari folositi chat-ul online al paginii!

Multumesc!
